砂塵試驗箱
一、產品用途
該設備適用于電工電子產品、汽車、摩托車零部件、密封件在砂塵環境中防止砂塵進入密封件和外殼的試驗。以檢驗電子電工產品、汽車、摩托車零部件、密封件在砂塵環境中的使用、貯存、運輸?shù)男阅堋Ｔ囼?yàn)?zāi)康氖谴_定氣流攜帶的粒子對電工產品可能造成的有害影響。試驗可用于模擬開放的由自然環境或者人為擾動例如車輛運動誘發的砂塵空氣環境條件。
二、設計原理
設計一錐形漏斗，底部有粉塵收集口，在抽塵口處（底部）安裝高壓渦輪循環風機吸入口，將抽起來的粉塵送到內箱頂部通過箱頂從上到下自由灑落，從而開始循環周而復始。
三、產品特點
1、密封試驗箱內的粉末循環泵可用能使滑石粉懸浮的其他方法代替。滑石粉應用金屬方孔篩濾過。金屬絲直徑50μm，篩孔尺寸為75μm。滑石粉用量為每立方米試驗箱容積2kg，使用次數不得超過20次。
2、試驗?zāi)康氖抢脡翰畎严鋬?nèi)空氣抽入被試設備內，抽氣量為80倍被試外殼容積，抽氣速度每小時不超過60倍外殼容積。任何情況下壓差不得超過2kPa。
3、樣品體積不應超過試驗箱體積的25%，樣品底座不應超過試驗箱工作空間水平面積的50%。
四、滿足標準
GB4208-2017外殼防護等級（IP代碼）中13.4防塵試驗；
IEC60529：2013外殼防護等級（IP代碼）中13.4防塵試驗；
GB/T30038-2013道路車輛 電氣電子設備防護等級（IP代碼）中8.3.1圖1防塵試驗；
GBT2423.37-2006電工電子產品環境試驗第2部分：試驗方法 試驗L：沙塵試驗中La2測試方法；IEC60068-2-68電工電子產品環境試驗第2部分：試驗方法 試驗L：沙塵試驗中La2測試方法；
ISO20653：2006道路車輛-防護等級（IP代碼）-電氣設備對外來物、水和接觸的防護中8.3.1圖1防塵試驗。
| 五、主要技術參數 | |
| 內箱容積 | 1000L |
| 內箱尺寸 | 1000×1000×1000mm（W*D*H） |
| 外箱尺寸 | 約1650×1130×1920mm（W*D*H），以實際尺寸為準 |
| 基本結構 | 由試驗箱、吸塵口、循環吹塵裝置、抽真空系統、流量閥、加熱系統、防護賽網等組成 |
| 真空系統 | 由調壓閥，吸嘴，調壓三件套、連接管、真空泵組成 |
| 烤塵溫度范圍 | Rt+10℃～60℃（不做控制） |
| 粉塵加熱系統 | 不銹鋼云母片加熱套 |
| 循環風機 | 封閉式合金低噪音型電機.多葉式離心風機 |
| 氣流速度 | 不大于2m/s |
| 試驗箱內的氣流 | 自上而下的垂直氣流 |
| 滑石粉用量 | 2kg/m³（使用次數不得超過20次） |
| 滑石粉規格 | 干燥的滑石粉應用金屬方孔篩濾過。金屬絲直徑50μm，篩孔尺寸為75μm |
| 空氣流量計 | 2～20L/M(機械式） |
| 抽氣速度 | 5.4m3/h |
| 真空表范圍 | 0～ -2kPa |
| 樣品架承重 | 30kg |
| 照明燈 | 一只 |
| 防塵型插座規格 | AC220V；16A （一個） |
| 觀察窗 | 一個,視窗上有一個刮塵刷 |
| 內箱材質 | SUS201不銹鋼鏡面板 |
| 外箱材質 | 冷扎板烤漆 |
| 六、控制系統 | |
| 控制器 | MCGS 7寸觸摸屏 |
| 控制系統 | 本公司自主研發可編程PLC控制系統（Teelong) |
| 控制器控制功能 |
1）吹塵時間（停、吹）h/m/s 可調； 2）循環周期：任意可調； 3）預設試驗時間:1s～9999h59m59s； 4）通電方式：斷—通—斷 |
| 震動時間 | 1s～99h59m59s（可調） |
| 試驗時間定時 | 1s～99h59m59s（可調） |
| 吹塵控制周期 | 1s～99h59m59s（可調） |
| 接線工藝 | 符合國家標準要求，電板布局合理，接線牢固，標示清楚 |
| 安全保護系統 | 線序保護、漏電保護、異常保護、報警訊響提示等 |
| 七、設備使用條件 | |
| 電源要求 |
AC380V±10%三相五線，50Hz±10%，功率：3KW（空載）； 單獨做個32A空氣開關，空氣開關要有接線端子， 電源線≥4平方 |
| 環境條件 | 溫度15℃～35℃； 相對溫度 25％～75％RH； 大氣壓力86kPa～106kPa |
| 試驗設備禁止 |
1、 生物試樣的試驗或儲存； 2、 劇毒物質試樣的試驗或儲存； 3、 放射性物質試樣的試驗或儲存； 4、 腐蝕性物質試樣的試驗或儲存； 5、 強電磁發射源試樣的試驗或儲存； 6、 易燃、爆炸、易揮發性物質試樣的試驗或儲存； 7、試驗或儲存過程中可能產生劇毒物質的試樣的試驗或儲存。 |
| 八、內箱結構 | |

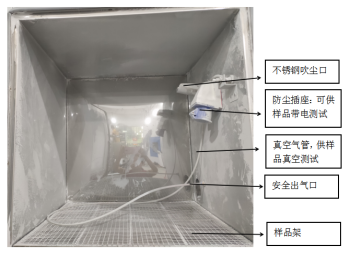

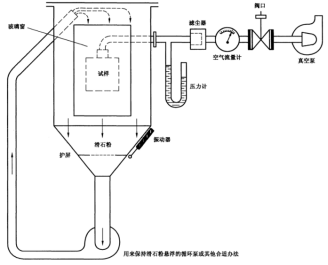

  （內部結構圖） （結構原理圖） |
|
